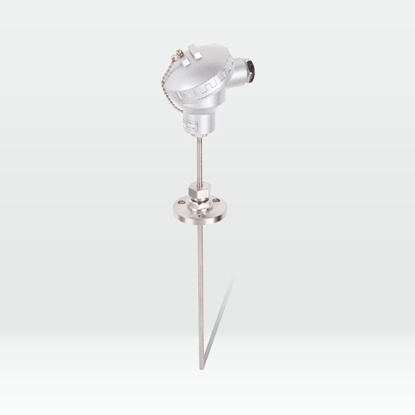

天康活動法蘭式熱電阻產品詳細資料，安徽天康集團是行業十強企業，有豐富的熱電阻生產報價、設計安裝經驗，期待與您合作，將竭誠為您服務。

工作原理/working principle-----------------------------------------------------------◆◆熱電阻是利用物質在溫度變化時自身電阻也隨著發生變化的特性來測量溫度的。熱電阻的受熱部分（感溫元件）是用細金屬均勻地雙繞在絕緣材料制成的骨架上。當被測介質中有溫度梯度存在時，所測得的溫度是感溫元件所在范圍內介質層中的平均溫度。

產品特點/Product features-----------------------------------------------------------◆◆1.直接測量各種生產工程液體、蒸汽和氣體介質以及固體表面的溫度，由于它結構簡單，價格低廉，維修方便廣泛用于石油、化工、冶金、電力、機械、食品、塑料、熱處理等工業部門，是最簡單且可靠的常用接觸式測溫傳感器。2.全國統一設計產品，連接尺寸通用，互換性好。采用裝配式結構，零件分解性好，維修方便。3.機械強度、耐壓性能好，在有強烈震動、低溫、高溫、腐蝕性強等惡劣條件下均能安全使用。

產品結構/Product structure----------------------------------------------------------◆◆裝配式熱電阻主要由接線盒、保護管、接線端子、絕緣套管和感溫元件組成基本結構，并配以各種安裝固定裝置組成。

技術指標/Technical indicators--------------------------------------------------------◆◆熱電阻感溫元件100℃時的電阻值（R100）和它在0℃時的電阻R0比值：（R100/R0）分度號Pt100：A級 R0=100±0.06Ω B級 R0=100±0.12Ω R100/R0=1.3850 ★熱電阻的測溫精度測量精度又稱允許偏差或“允差”，指具體某支熱電阻的電阻溫度特性與該類熱電阻的標準分度表的符合程度。與熱電阻一樣，從理論上講沒有材質、組織結構、加工狀態完全相同的兩支熱電阻，所以任何一支熱電阻都與標準分度表有偏差，任何一支熱電阻的兩次測試結果也不一致，都只能在一定程度上符合標準分度表。根據符合程度或偏差的大小把熱電阻分為A、B級，詳見下表：精度等級/ 性能 /類別A級精度B級精度測溫允差（℃）鉑電阻±（0.15+0.2%|t|）±（0.30+0.5%|t|）基本誤差名義電阻R0（Ω）Pt1010±0.00610±0.012Pt100100±0.06100±0.12電阻比（R100/R0）鉑電阻1.3850±0.0010測溫范圍（℃）鉑電阻-200~650-200~850備注：A級精度不適用于兩線制的鉑電阻；A級精度不適用于650℃以上的Pt100鉑電阻； Pt10主要用于工作溫度延伸到600℃以上的鉑電阻。 ★熱電阻的穩定性精度等級 /項目/ 內容鉑電阻極限溫度在上下限分別受250h，在0℃測得電阻的變化值或換算成溫度變化值AB溫度循環經過0℃-上限-室溫-下限-溫度-0℃溫度循環后，測得的電阻變化換算成溫度變化值≤0.15℃≤0.30℃熱電影響100℃時，改變置入深度測得的****電勢≤20μV自熱影響0℃時，改變激勵電流從0.03至10mA，測得電阻的增量換算成溫度增量的****值或自熱影響評價值（Pt10:0.1~30mA）≤0.30℃★響應時間在溫度出現階躍變化時，熱電阻的輸出變化至相當于該階躍變化的5%，所需要的時間稱為熱響應時間，用τ0.5表示。 ★熱電阻公稱壓力一般是指在該工作溫度下保護管所能承受的外壓（靜態）而不破裂。允許公稱壓力不僅與保護管材料、直徑、壁厚有關，還與其結構形式、安裝方法、置入深度以及被測介質的流速和種類有關。 ★熱電阻最小置入深度一般不小于300mm（特殊產品例外） ★自熱影響通過熱電阻中的測量電流為5mA時，測得的電阻增量換算成溫度值應不大于0.30℃。 ★絕緣電阻常溫絕緣電阻的試驗電壓可取直流10~100V任意值，環境溫度為15~35℃范圍內，相對濕度應不大于80%。常溫絕緣電阻值應不小于100MΩ。

測溫元件選型說明/Selection of temperature measuring element---------------------◆◆類別標記分度號材質測溫范圍℃性能特點新舊優點缺點熱電偶KNK鎳鉻-鎳硅-40~1200熱電勢線性好，穩定性好，抗氧化性好，是使用最廣泛的測溫元件不適用于還原氣氛，受時效變化和短程有序結構變化影響NMN鎳鉻硅-鎳硅-40~1250具備K型熱電偶全部優點，短程有序結構變化影響小不適用還原性氣氛，受時效變化影響EEE鎳鉻-康銅-40~900在現有熱電偶中，熱電勢率最高，靈敏度高，兩級非磁性不適用于還原性氣氛，熱導率低，具有微滯后現象JFJ鐵-康銅-40~750可用于還原性氣氛，熱電勢較K高鐵易生銹，熱電特性漂移大TCT銅-康銅-40~350可用于還原性氣氛，熱電勢線性好，低溫特性好。穩定性好使用溫度低，正極銅易氧化，熱傳導誤差大SPS鉑銠10-鉑0~1600適用于氧化性氣氛，在真空中可短時使用。精度高、穩定性好不受時效變化影響，抗氧化、耐化學腐蝕，可作標準熱電偶不適用于還原性氣氛（尤其是H2、金屬蒸氣）和真空環境，價格高，靈敏度低，熱電動勢的線性不好BRB鉑銠30-鉑銠6600~1700適用于1000℃以上，熱電勢較小，可不用補償導線，抗氧化耐化學腐蝕不能用于600℃以下，靈敏度低，熱電勢的線性不好

引線制式/Lead system----------------------------------------------------------------◆◆熱電阻測量的溫度是指測量端部分的熱電阻元件所感應到的溫度，溫度的高低決定了元件電阻大小，但測量元件輸出的電阻值包含了引線的電阻，所以引線電阻的大小和穩定以及處理方法直接決定了熱電阻的測量精度。從熱電阻的分度特性中已知，鉑電阻的平均每度電阻變化率是0.385Ω/℃，銅電阻的平均每度電阻變化率是0.428Ω/℃；引線電阻不得使熱電阻超出了其測溫的允許偏差，兩線制引線電阻不大于0.1Ω，否則就需做技術處理以扣除引線電阻。引線電阻包含熱電阻產品的引線電阻（叫內引線電阻）和熱電阻產品至顯示儀表之間的引線電阻（叫外引線電阻 ）兩部分。引線方法分為以下三種： 兩線制：熱電阻產品只給出兩根引線，測量電阻包含了引線電阻，一般引線電阻≤0.1Ω。兩線制引線方法測量誤差大，一般用于引線不長、測量精度要求不高的場合。兩線制僅指熱電阻產品的內引線采用兩根引線，用戶安裝的外引線必須用三根引線。 三線制：熱電阻產品給出了三根引線，如果三根引線的電阻相等，就可以消除引線電阻對測量結果的影響，內引線和外引線都采用三根引線，這是工業生產中最廣泛的接線方式。 如下圖所示，只要三根引線的電阻相等（即R1=R2=R3），那么測溫元件電阻R0就與引線電阻的大小無關，并可表達為：R0=RAC - RAB。三線制熱電阻四線制熱電阻四線制：熱電阻產品給出了四根引線，這種方法可以完全消除引線電阻對測量結果的影響，測量精度高，一般只適應于精密測量，如標準鉑電阻溫度計。 如上圖所示，不管四根引線的電阻R1、R2、R3、R4是否相等，測溫元件電阻R0都與引線電阻的大小無關，并可表達為：R0=（RAD+RBC-RAB-RCD）/2。

產品選型/product selection-----------------------------------------------------------◆◆

型號規格/type specification-----------------------------------------------------------◆◆熱電阻類別產品型號分度號測溫范圍℃保護管材料單支鉑熱電阻WZP-330PT100-200-4201Cr18Ni9Ti 0Cr18Ni12Mo2TiWZP-331雙支鉑熱電阻WZP2-330WZP2-331

信號類型/Signal type------------------------------------------------------------------◆◆根據傳輸距離、二次儀表需求，可以確定產品的信號輸出類型

安裝方式/Installation requirements--------------------------------------------------◆◆

以上天康活動法蘭式熱電阻產品信息由安徽天康集團股份有限公司整理，安徽天康集團是一家專業生產包括活動法蘭式熱電阻在內的儀表電纜廠家，是民營500強企業，我們有豐富的生產設計安裝維護經驗，我們誠待與您合作！
