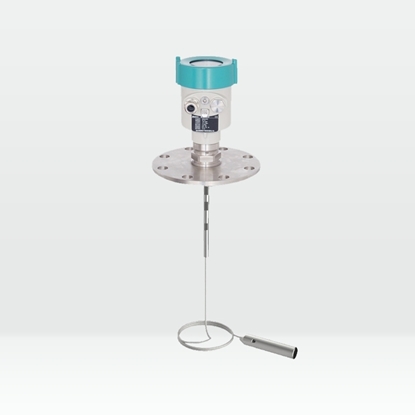

天康導波雷達（纜式）產品詳細資料，安徽天康集團是行業十強企業，有豐富的物位計生產報價、設計安裝經驗，期待與您合作，將竭誠為您服務。

一、測量原理

    導波雷達是基于時間行程原理的測量儀表，雷達波以光速運行，運行時間可以通過電子部件被轉換成物位信號。探頭發出高頻脈沖并沿纜式探頭傳播，當脈沖遇到物料表面時反射回來被儀表內的接收器接收，并將距離信號轉化為物位信號。

二、輸入

    反射的脈沖信號沿纜繩傳導至儀表電子線路部分，微處理器對此信號進行處理，識別出微波脈沖在物料表面所產生的回波。正確的回波信號識別由智能軟件完成，距離物料表面的距離D與脈沖的時間行程T成正比：  D=C×T/2   其中C為光速

因空罐的距離E已知，則物位L為：   L=E-D

三、輸出

    通過輸入空罐高度E（=零點），滿罐高度F（=滿量程）及一些應用參數來設定，應用參數將自動使儀表適應測量環境。對應于4－20mA輸出。

四、參數及尺寸安裝

    HHRD701參數

選型

    接線方式

以上天康導波雷達（纜式）產品信息由安徽天康集團股份有限公司整理，安徽天康集團是一家專業生產包括導波雷達（纜式）在內的儀表電纜廠家，是民營500強企業，我們有豐富的生產設計安裝維護經驗，我們誠待與您合作！
